1. 서 론

복잡한 형상의 콘크리트 구조물을 제작하기 위해서는 비용과 공사 기간이 증가하는 문제가 있는데, 3D 프린팅 기술을 활용하여 이러한 문제점을 해결할 수 있다(Paritala et al. 2023). 콘크리트 3D 프린팅 기술은 일정량의 재료를 압출하고 순차적으로 적층함으로써 거푸집 없이 구조물 축조가 가능하며, 복잡한 형상도 구현이 가능하다(Seo et al. 2020; Seo and Kim 2022).

일반적으로 콘크리트는 거푸집을 사용하여 타설 후 소요의 압축강도가 발현된 후 거푸집을 해체한다. 양생 초기에 상부를 제외한 모든 면이 노출되어 있지 않기 때문에 상부는 가능한 표면 수분 증발이 최소화되도록 하고 있다. 반면, 3D 프린터로 제조한 출력물은 거푸집을 사용하지 않으며 낮은 물-결합재비를 가지고 있기 때문에 출력 직후 외기에 노출되어 출력물 표면의 공극수가 급격히 증발할 수 있다. 기존 연구(Moelich et al. 2020)에 따르면 3D 프린팅 구조물에서는 수축균열이 초기 응결시간보다 빠르게 나타나고, 이는 공극수 손실에 의한 것으로 3D 프린팅 구조물의 내구성을 저하하는 원인이 된다.

수축 균열 발생을 완화하는 방법은 인위적으로 표면의 수분 손실을 방지하거나 보강 섬유를 적용하는 방법이 있다(Won 2002). 섬유는 시멘트 복합체의 균열을 줄일 수 있는 대표적인 재료이며 압출방법을 활용하는 3D 프린팅의 경우 대부분 섬유가 흐름(출력) 방향으로 배향되면서 출력되어 효과적으로 균열을 저감할 수 있다(Moelich et al. 2022). 그러나 섬유의 사용량이 증가하면 굳기 전 시멘트 복합체의 점성이 증가하여 작업성이 저하된다. 또한, 섬유 뭉침 현상이 발생하여 노즐 막힘의 원인이 될 수도 있다. 따라서 적절한 출력성을 확보하기 위하여 시멘트 복합체의 배합설계와 3D 프린팅 조건이 상호 보완적이어야 한다(Zhou et al. 2022).

시멘트 복합체의 적절한 유동특성은 유동화제와 증점제를 통해 확보될 수 있다(Souza et al. 2020). 기존 연구(Schutter et al. 2018)에서는 유동화제와 증점제 등을 사용하여 유동성 저하 없이 적절한 점성을 유지하여 시멘트 복합체의 출력성이 향상될 수 있다고 보고하였다. 그러나 일반적으로 많이 사용되는 유동화제와 증점제는 합성물질로서 포름알데히드(formaldehyde), 폴리아크릴아마이드(polyacrylamide), 폴리에틸렌글리콜(PEG: Polyethylene glycol) 같은 인간 및 환경에 유해한 물질을 배출하거나 높은 생산비용 때문에 천연 혼화제보다 경제성이 떨어진다(Akindahunsi et al. 2015). 이러한 한계를 개선하기 위해 최근 구아검, 야자수 나무 추출액 등 다양한 식물성 천연재료로 혼화제를 개발하여 콘크리트에 적용하는 연구가 진행되고 있으나(Hazarika 2018), 건설용 3D 프린팅 재료에 적용한 연구는 전무하다.

이 논문은 폐기되는 손바닥 선인장 줄기를 분쇄한 분말을 혼화제로 활용하나 3D 프린팅용 섬유보강 모르타르의 점성, 유동성, 출력성(출력 연속성, 표면공극)과 정확성(치수 및 적층)과 같은 특성에 대한 연구를 수행하였다.

2. 사용재료 및 실험방법

2.1 사용재료 및 배합

2.1.1 결합재 및 골재

결합재는 보통 포틀랜드 시멘트(OPC), 플라이 애시(FA), 분말형 에틸렌비닐클로라이드(ethylene vinyl chloride, EVCL)를 사용하였다. FA는 입자가 둥글고 매끄러운 표면을 가지므로 볼베어링 효과로 유동성을 향상시킬 수 있다(Chen et al. 2022). EVCL은 OPC와 혼입 시 접착 성능을 향상시킬 수 있다고 알려져 있다(Brien and Mahboub 2013). 사용 골재는 3D 프린터의 압출노즐 크기를 고려하여 0.18 mm~0.30 mm의 잔골재를 사용하였다.

2.1.2 보강 섬유

모르타르의 수축균열을 제어할 목적으로 나일론(nylon, NY) 섬유를 보강 섬유로 사용하였다. 기존 연구에서 섬유를 혼입한 경우 3D 프린팅 재료의 적층성이 저하되지 않는 것으로 보고한 바 있고(Souza et al. 2020), NY 섬유를 보강한 시멘트 복합체의 재령별 강도 저하가 거의 없으며 내마모성이 우수한 특징이 있다(Saxena and Saxena 2015)는 보고도 있어 NY 섬유를 선택하였다. 이 연구에서 사용한 NY 섬유의 특성은 Table 1과 같다.

Table 1 Properties of nylon fiber

Length

(mm)

Density

(g/cm3)

Diameter

(mm)

Tensile strength

(MPa)

Elastic modulus

(GPa)

6

1.1

0.02

900

4.5

2.1.3 혼화제

3D 프린팅 압출 시 발생할 수 있는 재료의 탈수 및 분리를 방지하기 위해 메틸셀룰로스(methyl cellulose, MC) 증점제를 사용하였다. MC는 친수성이 강하여 시멘트 배합 내 급격한 수분 증발을 방지할 수 있으며, 굳지 않은 모르타르의 일정한 점성 유지 및 응결 지연 역할을 할 수 있다(Chen et al. 2020). MC의 특성은 Table 2와 같다.

보강 섬유는 시멘트 입자에 부착하여 시멘트풀의 유동성을 감소시키는 특징이 있다. 고성능 감수제(superplasticizer, SP)를 혼입하면 정전기적 반발력에 의하여 섬유보다 먼저 시멘트 입자에 흡착되어 시멘트풀의 유동성을 향상시킨다(Zhang et al. 2021). 3D 프린팅 배합에서 적절한 고성능 감수제를 혼입할 경우 배합 직후 압출기 이동까지의 유동성을 유지하며 출력 및 적층까지의 가사시간을 확보할 수 있다. 이 연구에서 사용한 SP의 특성은 Table 3과 같다.

Table 2 Properties of methyl cellulose admixture

Type

Density (g/cm3)

pH

Ingredient

White powder

0.6

7

Methyl cellulose

Table 3 Properties of superplasticizer

Type

Density (g/cm3)

pH

Ingredient

Brown powder

0.4

6

Polycarboxylic acid

2.1.4 폐선인장 분말 혼화제

손바닥 선인장은 대부분 점질다당류로 셀룰로스계 다당류 폴리머 구조와 유사한 화학적 구조를 가져 MC와 유사한 증점제 특성을 갖는다. 이 연구에서 사용한 폐선인장 분말 혼화제는 손바닥 선인장 열매를 수확한 후, 폐기한 줄기(cactus stem, CS)로 만들었다(Kim et al. 2022). 손바닥 선인장은 제주도에서 자생하고 있는 대표적인 귀화 선인장 식물이다. 손바닥 선인장은 강수량이 적은 지역에서도 강인한 자생력으로 특별한 관리 없이도 오랜 기간 생육과 번식을 지속할 수 있는 특징을 가지고 있어, 미래 사막화 방지 등의 생태적 중요성으로 관심이 커지고 있다(Iqbal et al. 2020). 손바닥 선인장은 강한 생존력으로 제초제에 대한 내성이 강해 농약으로는 쉽게 제거되지 않아, 용도 폐기된 선인장 부산물의 활용 방안이 필요하다고 알려져 있다(Kim et al. 2020).

본 연구에서 사용한 CS의 화학적 조성은 Table 4와 같으며, 74 μm(200 mesh) 이하의 분말로 제조된 것을 사용하였다(Fig. 1). CS는 친수성이 강하며 많은 양의 물을 흡수하여 저장할 수 있는 젤라틴 점액을 함유하고 있어 수분유지와 유동성을 가질 수 있다(Khayat 1998; Martinez-Molina et al. 2015).

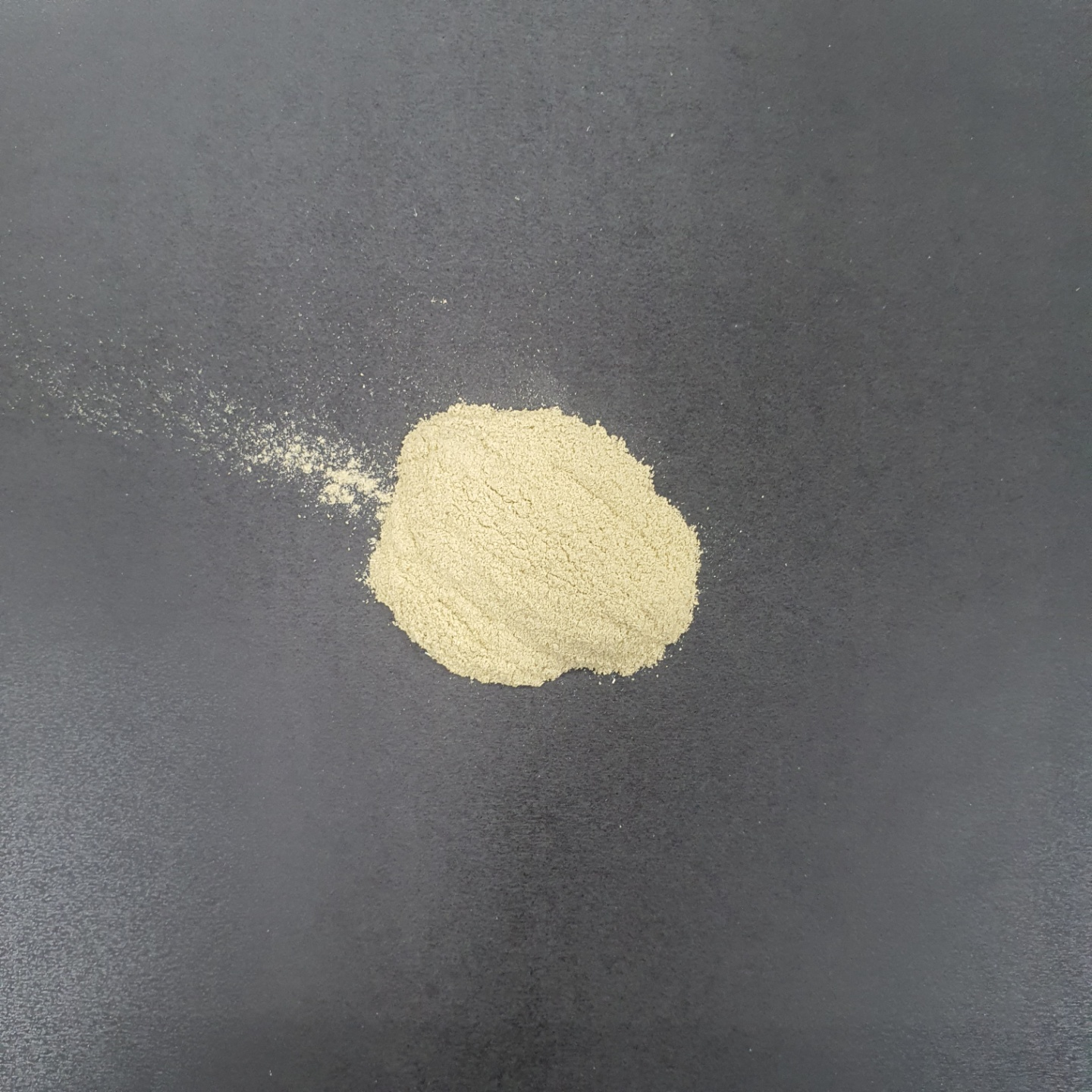

Fig. 1 Cactus stem powder

../../Resources/KCI/JKCI.2025.37.2.229/fig1.png

Table 4 Chemical composition of cactus stem powder

Crude protein (%)

Crude fat (%)

Cellulose (mg/g)

Starch

(mg/g)

Pectin

(mg/g)

4.9

1.8

15.4

15.4

105.1

2.1.5 3D 프린팅 모르타르 배합

혼화제와 섬유의 혼입량에 따른 유동 특성과 출력성을 비교하기 위하여 설계한 배합은 Table 5와 같다. 물-결합재비(w/b)는 38 %으로 동일하며, 모든 배합의 결합재는 OPC, EVCL, FA의 비율이 각각 85 %, 5 %, 10 % 포함되어 있다. 배합 M0, M10, M20는 결합재 대비 MC 혼입률이 각각 0 %, 0.1 %, 0.2 %임을 의미한다. 배합 M18, M16, M14는 M20 배합에서 MC의 일부를 CS로 대체한 배합이다. M18-SP0.5, M18-SP1.0, M18-SP1.5는 섬유 보강 배합으로 부피비($V_{f}$)로 0.5 %, 1.0 %, 1.5 %를 각각 혼입한 것이다.

Table 5 Mixture design of 3D printable mortar

Mix.

Weight fraction except for $V_{f}$

w/b

Binder

Sand

Admixtures

$V_{f}$

MC

CS

SP

NY

M0

0.38

1

1

0

0

0

0.5

M10

0.1

0.5

M20

0.2

-

-

0.5

M18

0.18

0.02

-

0.5

M16

0.16

0.04

-

0.5

M14

0.14

0.06

0.5

M18-SP0.5

0.18

0.02

0.2

0.5

M18-SP1.0

0.18

0.02

0.2

1.0

M18-SP1.5

0.18

0.02

0.2

1.5

2.2 3D 프린터 사양 및 설정 조건

이 연구에서 사용한 3D 프린터는 압력에 의해 재료를 출력하는 갠트리(gantry) ME(material extrusion) 방식으로 Fig. 2와 같으며, 프린터의 사양과 출력 설정 조건은 Table 6과 같다. 3D 프린터의 노즐 직경은 10 mm이며 500 mm×500 mm×500 mm 크기까지 출력이 가능한 기기이다. 출력물은 Fig. 3과 같이 지름 100 mm, 높이 60 mm, 1층 높이 6.0 mm인 중공 원주형으로 모델링하였다.

Fig. 2 3D printer employed in this study

../../Resources/KCI/JKCI.2025.37.2.229/fig2.png

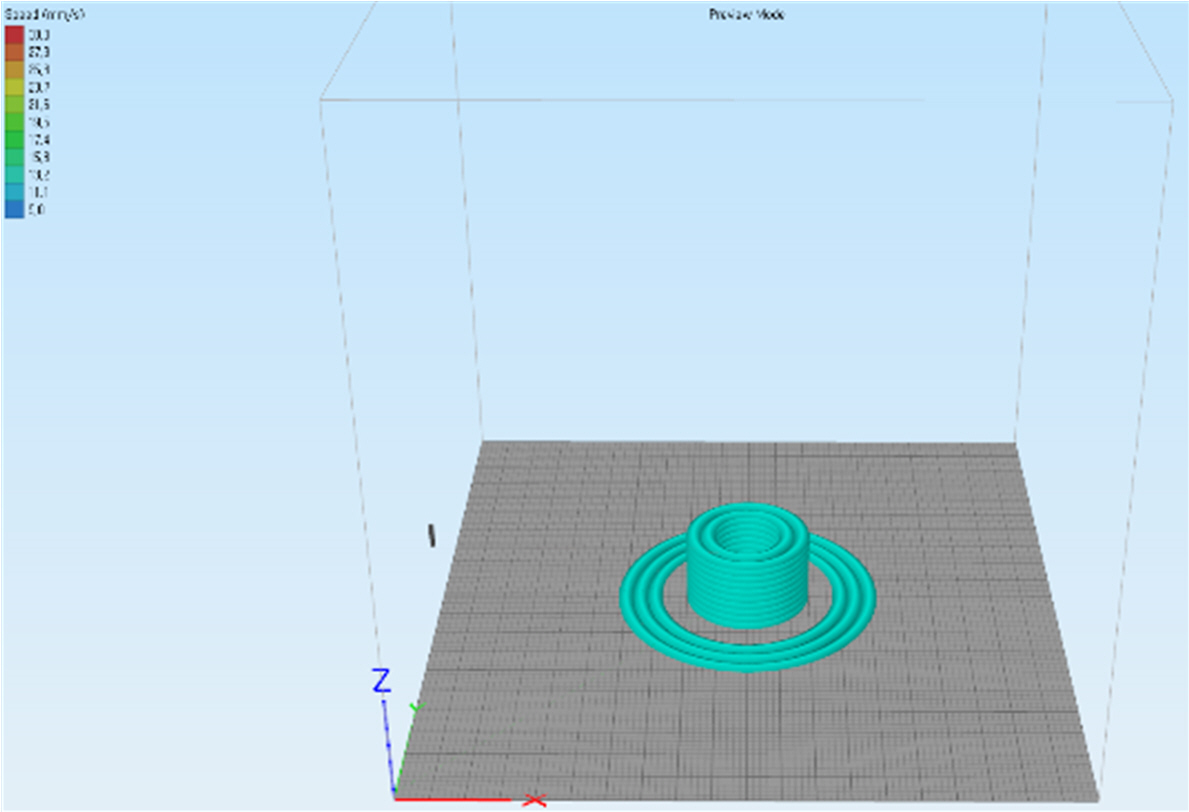

Fig. 3 Modeling for 3D printing

../../Resources/KCI/JKCI.2025.37.2.229/fig3.png

Table 6 3D printer specifications and setting parameters

Item

Setting parameters

Printing method

Material extrusion

Printing scale (mm)

500×500×500

Printing speed (mm/s)

150

Positioning accuracy (µm)

X : 40

Y : 40

Z : 12

Nozzle size (mm)

10

Layer height (mm)

6

Shell thickness (ea)

2

Printing speed (mm/s)

12.5

Skirt line (ea)

3

Compression (RPM)*1

400~600

2.3 실험방법

2.3.1 점성 특성

KS L 5109(KATS 2017)에 따라 모르타르를 기계적으로 혼합한 후, 1분간 상온에 방치한 상태의 점성을 측정하였다. 이 연구에서는 Brookfield DV II(100 rpm, Spindle HB-6) 점도계를 사용하였다.

2.3.2 유동 특성

KS F 2476(KATS 2019) 내 ‘6.1 플로 시험’에 따라 모르타르의 플로를 측정하여 유동성을 평가하였다. 모르타르를 혼합한 후, 플로 테이블에서 15초 동안 25회 떨어뜨리고, 퍼진 원의 직경을 측정하였다. 원의 지름을 총 4회 측정하였다.

2.3.3 출력물의 출력 연속성

3D 프린팅 출력물의 품질 평가를 위하여 출력 연속성을 육안으로 검사하였다. 출력 연속성은 모르타르의 연속되는 출력이 가능한 정도를 확인하여 평가하였다.

2.3.4 출력물의 표면 공극

3D 프린팅 출력물의 표면 공극을 관찰하여 간접적으로 출력물의 품질을 비교하였다. 출력물의 표면을 일정한 각도인 120o로 촬영하여 획득한 이미지에서 관찰된 표면 공극의 개수를 구하여 평가하였다.

2.3.5 3D 프린팅 정확성

3D 프린팅 정확성을 평가하기 위해 출력된 모르타르의 치수 오차율과 적층 정확성을 평가하였다. 치수 오차율은 지름 100 mm, 높이 60 mm 크기의 원주형 형태 3D 모델링 크기와 실제 출력물의 치수 오차를 평가하였다. 높이는 출력물의 중앙점 기준으로 수직 방향 위치에서 버니어 캘리퍼스로 측정하였다. 지름은 출력물의 상부 및 하부 지름을 중앙점 기준으로 직교하는 2개의 축에 대하여 측정하였으며, 측정한 지름과 높이는 3D 모델링 값을 기준으로 비교하였다. 식 (1)은 치수 오차율($P_{e}$)을 나타낸다(Seo 2021).

(1)
$P_{e}=(\dfrac{m_{p}}{m_{m}}-1)×100$

여기서 $m_{p}$는 실제 출력물의 평균 지름과 높이이며 $m_{m}$은 3D 모델링 값으로 지름 100 mm, 높이 60 mm이다.

적층 정확성은 목표 출력물의 적층 두께 대비 출력한 두께의 달성률을 의미하며 실제 3D 출력물의 변형 정도를 나타내는 정량적 지수이다. 실제 3D 출력물의 평균 적층 두께가 목표 적층 두께에 근접한 정도를 1보다 작은 수로 표현한다. 먼저 같은 거리, 같은 화각, 같은 화질로 촬영한 이미지를 획득하였다. 촬영한 이미지는 적층선을 1, 적층선 간 간격을 0으로 표현한 이진화 배열값으로 변환하여, 0으로 출력한 화소의 개수를 세어 적층 두께를 수치화한다. 적층 정확성($a_{th}$)은 식 (2)를 이용하여 계산하고, $a_{th}$가 1에 가까울수록 더 정확하게 목표 두께를 달성한 것이다(Seo 2021).

(2)
$a_{th}=\left(1-\left |\dfrac{x_{target}-\overline{x}}{x_{target}}\right |\right)$

여기서 $x_{target}$은 목표 적층 두께이고, $\overline{x}$는 적층 정확성을 고려하는 방향의 적층 두께 평균값으로 하나의 층이 진행되는 방향인 X축, 전체 층이 적층되는 방향인 Z축 각각의 두께 평균값이다. X축과 Z축을 포함하는 전체의 적층 두께 평균값도 구하여 $a_{th}$를 비교할 수도 있다.

3. 실험결과

3.1 점성 특성

배합에 따른 점성 특성 결과는 Fig. 4와 같다. M10과 M20은 MC를 혼입하지 않은 M0보다 점성이 증가하는 것으로 나타났으며, 이는 MC의 수분흡수량이 높아져 점성이 증가하는 것으로 판단된다(Chen et al. 2020). M20에서 MC의 일부를 CS로 대체한 M18, M16, M14는 M20보다 각각 7.2 %, 13.4 %, 20.4 % 점성이 감소되는 것으로 나타났다. 이는 기존의 연구(Zhong et al. 2022)에서 밝혀진 바와 같이, CS의 리그닌 성분 영향으로 점성이 감소한 것으로 판단된다.

SP와 보강섬유 NY를 혼입한 M18-SP0.5, M18-SP1.0, M18- SP1.5는 M18보다 각각 52.6 %, 45.0 %, 41.1 % 점성이 감소하는 것으로 나타났다. 섬유를 분산시키고 입자들의 습윤성을 향상시켜 점성을 감소시키는 SP의 효과가 모르타르의 유동성을 감소시키는 NY의 영향을 상쇄하였다고 판단된다(Zhang et al. 2021).

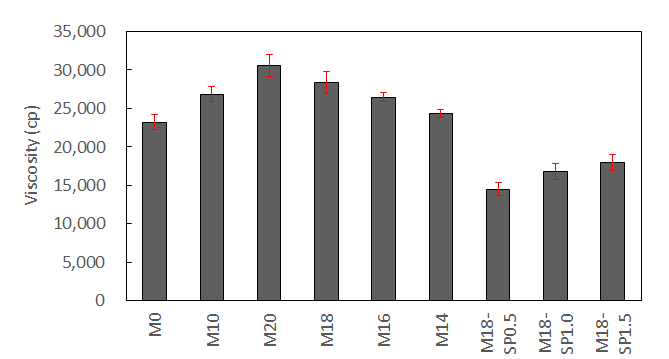

Fig. 4 Viscosity test results

../../Resources/KCI/JKCI.2025.37.2.229/fig4.png

3.2 플로 특성과 출력 연속성

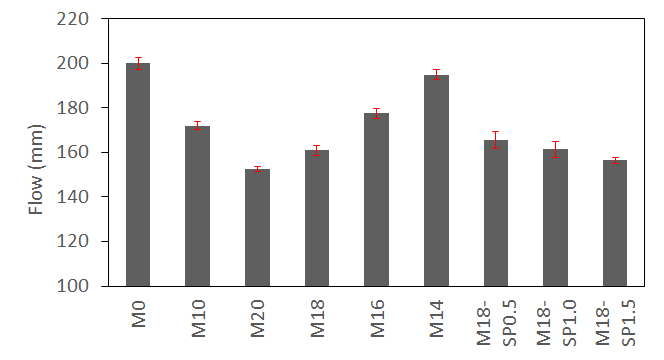

Fig. 5는 플로 측정 결과이며 Fig. 6은 각 배합에 따른 3D 프린팅 출력물 사진이다. M10과 M20의 플로가 M0보다 각각 14.0 %와 23.8 % 감소하는 것으로 나타났다. 이는 MC 혼입량의 증가로 점성이 증가되어 플로가 감소한 것이다. Fig. 6에 나타낸 바와 같이, M0와 M10은 뚜렷한 출력 불연속 현상이 나타났다. 출력은 가능하나 일정한 양으로 출력되지 않아, 출력물의 품질이 크게 저하되는 것을 확인하였다. 모르타르는 프린터 노즐에 맞는 점성을 갖고 있어야 하는데 점성이 너무 낮으면 재료가 과도하게 흘러 나와서 적층이 제대로 되지 않기 때문이다. 반면, M20은 연속되는 출력으로 적층이 가능하여 적층 품질이 M0와 M10에 비하여 우수하였다. 이는 적절한 양의 MC를 사용함으로써 모르타르의 점성이 확보되어 3D 프린팅 압출 시 출력성과 적층성이 양호하게 나타난 것으로 판단된다.

M20의 플로에 비하여 M18, M16, M14의 플로는 각각 5.6 %, 16.4 %, 27.9 % 증가한 것으로 나타났다. 이는 CS에 존재하는 젤라틴 점액과 리그닌이 유동성에 영향을 미치는 것으로 판단된다. Fig. 6의 사진에서 M18과 M16은 연속되는 출력으로 적층이 가능한 반면, M14는 출력 불연속이 나타나 불량한 적층성을 보였다. CS 대체량이 과다하면, 유동성이 증가하여 프린터 노즐에서 재료가 과도하게 흘러내려 적층 품질을 저하시키는 것으로 판단된다. 기존 연구(Tay et al. 2019)에 따르면 재료의 출력성과 적층성에 적합한 재료의 플로가 150 mm~190 mm 범위인 것으로 보고하고 있는데, M14는 이 범위를 벗어나는 플로를 보였다.

M18에 SP와 NY를 혼입한 M18-SP0.5의 플로가 M18의 플로보다 2.7 % 증가되었다. 이는 SP 혼입으로 유동성이 향상되었기 때문이다. 그러나 SP제의 과도한 사용은 섬유 등의 재료분리가 발생할 수 있으므로 배합 직후 펌프까지의 유동성 유지와 출력 및 적층까지의 가사시간을 확보할 수 있는 수준의 사용량 조절이 필요하다. M18-SP0.5보다 $V_{f}$가 높은 M18-SP1.0과 M18-SF1.5의 플로는 M18-SP0.5보다 각각 2.4 %와 5.4 % 감소되었다. NY 섬유 혼입량이 2배 이상 증가하여도 적절한 혼화제(MC, CS, SP)의 혼입으로 출력과 적층이 가능한 범위인 150 mm~190 mm의 플로를 나타낸 것으로 판단된다. 그러나 Fig. 6(g), (f)의 사진에 나타낸 바와 같이 M18-SP0.5와 M18-SP1.0은 연속되는 출력으로 적층이 가능한 반면, M18-SP1.5 배합은 출력이 불가능하였다. 섬유 혼입량 증가로 인해 3D 프린터의 노즐 막힘의 원인으로 판단된다. 높은 섬유 혼입량의 모르타르는 추후 노즐의 크기, 섬유의 종류, 종횡비(asptect ratio) 등을 조절하여 연속 출력과 적층이 가능할 것으로 기대되며, 이와 관련한 후속 연구가 필요한 것으로 판단된다.

Fig. 5 Flow test results

../../Resources/KCI/JKCI.2025.37.2.229/fig5.png

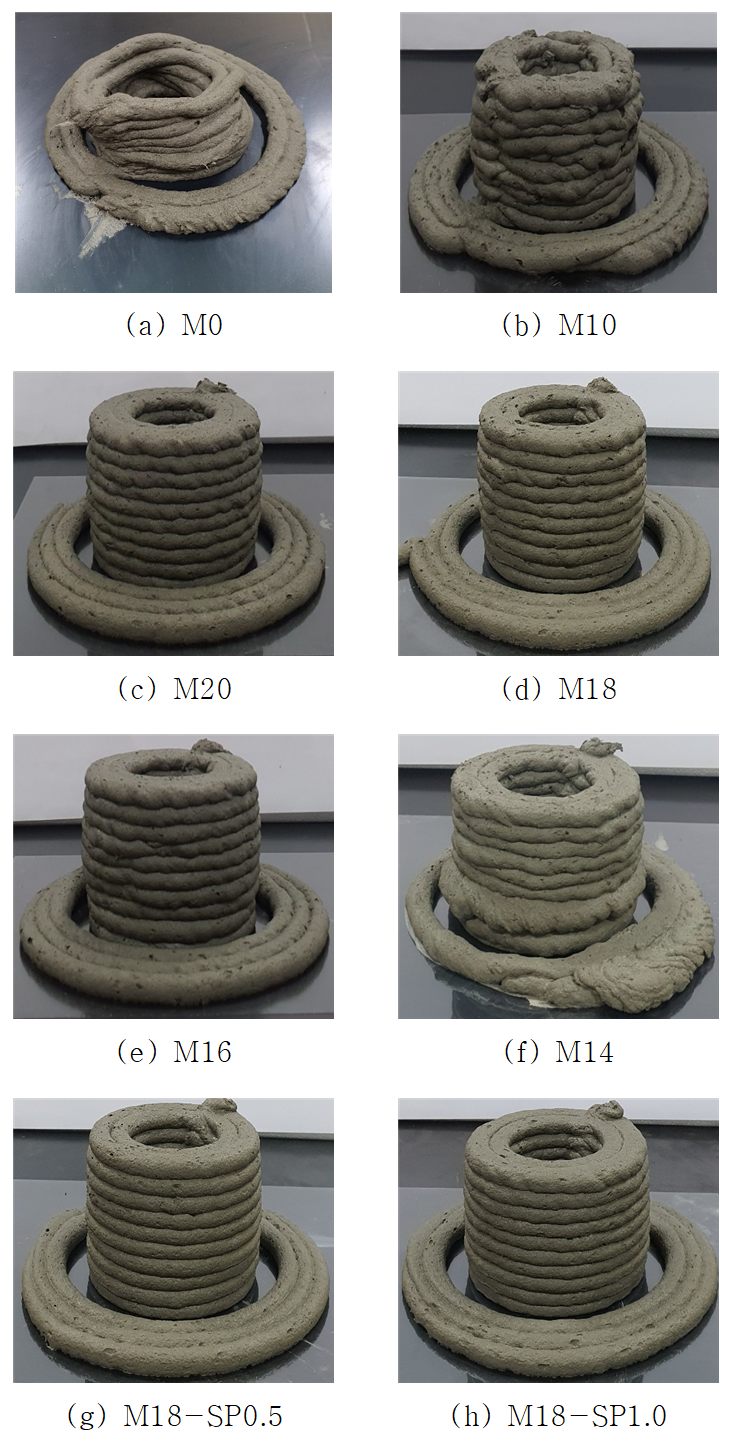

Fig. 6 Photographs of 3D printer output

../../Resources/KCI/JKCI.2025.37.2.229/fig6.png

3.3 출력물 표면 공극

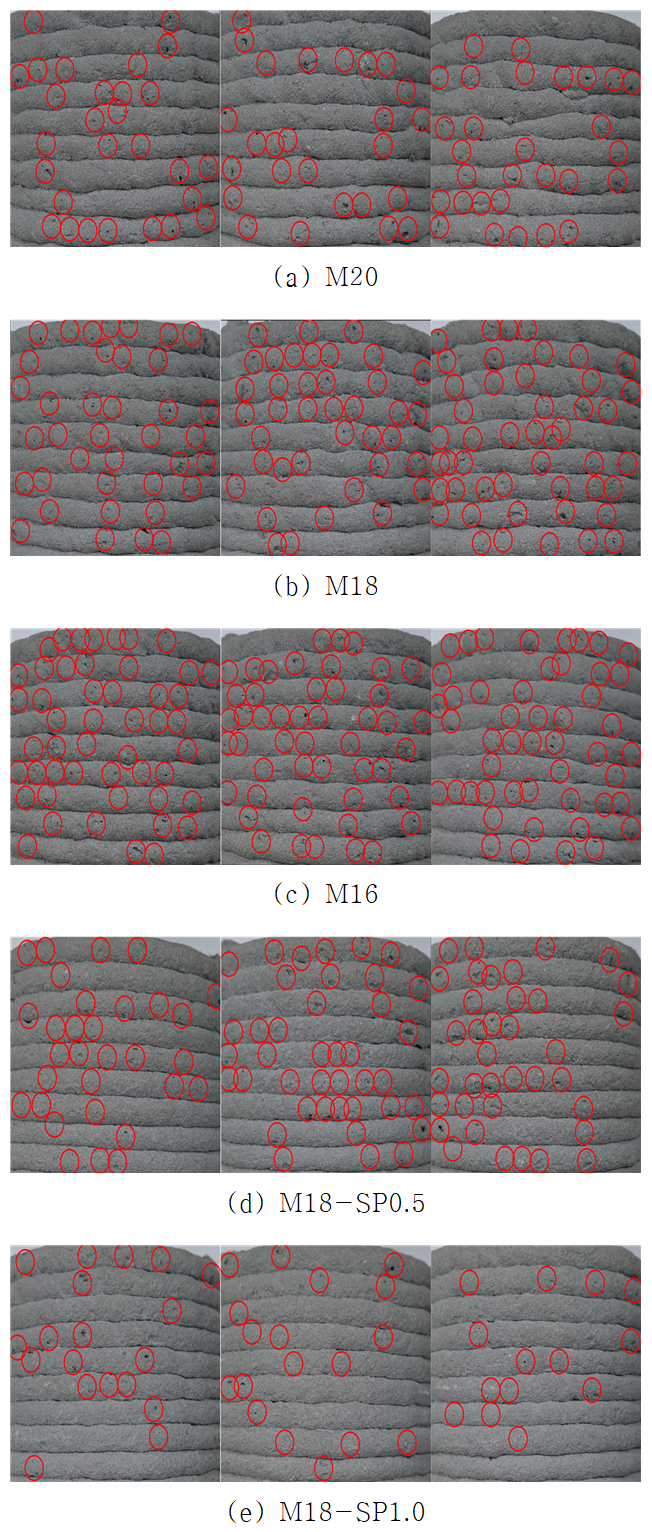

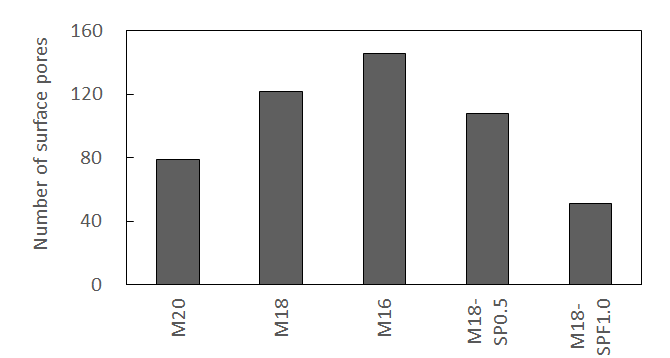

Fig. 7은 출력물 이미지에서 관찰된 표면 공극의 사진이고, Fig. 8은 측정된 개수를 도표로 나타낸 것이다. M20에 비하여 M18과 M16의 표면 공극 개수가 증가하였다. CS 대체량이 증가할수록 공극의 개수가 증가한 것은 CS 혼입량이 증가할수록 공기량이 증가하는 특성이 있기 때문이라고 판단된다. 이러한 현상은 선인장으로 제조한 혼화제의 영향에 대한 기존의 연구(Torres-Acosta et al. 2020)에서도 유사한 결과가 보고되었다.

한편 M18-SP0.5와 M18-SP1.0의 표면 공극 개수는 M18에 비하여 각각 14개와 71개 감소한 것으로 나타났다. 이는 증가한 섬유가 압출 시 출력물의 표면 공극 발생을 억제할 수 있음을 의미하는데, 정확한 원인은 추후에 보다 면밀한 연구를 통하여 검증할 필요가 있다고 판단한다.

Fig. 7 Surface pores observed in 3D printer output

../../Resources/KCI/JKCI.2025.37.2.229/fig7.png

Fig. 8 Number of surface pores

../../Resources/KCI/JKCI.2025.37.2.229/fig8.png

3.4 3D 프린팅 정확성

Fig. 9는 3D 모델링 크기와 실제 출력물의 정확성을 평가하기 위해 지름과 높이 치수 오차율 $P_{e}$를 나타낸 것이다. M0와 M10은 출력 불연속으로 출력물의 정확성을 측정할 수 없었다. 한편, M20의 $P_{e}$에 비하여 M18의 $P_{e}$가 지름은 1.4 %p, 높이는 1.6 %p 감소되었다. 그러나 M16의 $P_{e}$는 M20의 $P_{e}$보다 지름과 높이에서 0.9 %p 증가와 0.8 %p 감소를 나타내었다. 이는 CS가 소량의 MC를 대체하면 유동성 증가로 $P_{e}$를 감소시키는 긍정적인 역할을 하다가, 과다하게 대체되면 증가한 유동성이 오히려 $P_{e}$를 증가시키는 악영향을 준 것으로 판단된다. M14는 M0, M10과 같이 출력 불연속으로 출력물의 정확성을 측정할 수 없었다. 이 연구의 한정된 조건에서는 M18이 적절한 MC와 CM의 혼입 비율임을 알 수 있다.

NY 섬유를 혼입한 M18-SP0.5의 $P_{e}$는 M18의 $P_{e}$보다 지름과 높이에서 각각 3.8 %p와 0.9 %p가 감소되어 상대적으로 양호한 결과를 보였다. 이는 섬유를 보강하여 발생한 유동성의 감소가 혼화제들의 적절한 혼합으로 보상되고, 오히려 출력물의 $P_{e}$를 줄이는 긍정적인 결과가 나타났음을 의미한다. 한편, M18-SPF1.0의 $P_{e}$는 M18-SF0.5의 $P_{e}$보다 지름과 높이에서 각각 1.11 %p와 0.2 %p가 증가되었다. 이는 $V_{f}$가 증가하면서 모르타르의 점성이 증가하여 치수의 오차를 크게 만든 것으로 판단된다.

Fig. 10은 3D 출력물의 적층 정확성($a_{th}$) 평가 결과이다. M20의 $a_{th}$는 X축 0.88, Z축 0.87이다. 한편, M18의 $a_{th}$는 X축 0.91, Z축 0.91로서 CS 대체량이 증가함에 따라 $a_{th}$가 증가하였다. 그러나 M16의 $a_{th}$는 X축 0.89, Z축 0.87로 나타나, CS 대체량이 증가할수록 $a_{th}$가 감소하는 것으로 나타났다. 이는 $P_{e}$ 평가에서도 나타난 일관된 결과이며, CS가 과다하게 대체되면 증가한 유동성이 $a_{th}$를 감소시키는 악영향을 준 것으로 판단된다.

M18-SP0.5은 X축 0.93, Z축 0.88으로 가장 높은 $a_{th}$를 나타낸 반면, 섬유 혼입량이 증가한 M18-SP1.0 배합은 X축 0.85, Z축 0.83으로 $a_{th}$가 가장 낮은 것으로 나타났다. 이 연구의 한정된 조건에서는 $V_{f}$의 증가에 따라 3D 프린팅 정확성이 불량하게 나타났으나, 추후 다양한 혼화제를 대상으로 더 적절한 혼입 비율을 찾는다면, 우수한 품질의 모르타르 3D 프린팅이 가능할 것으로 판단된다.

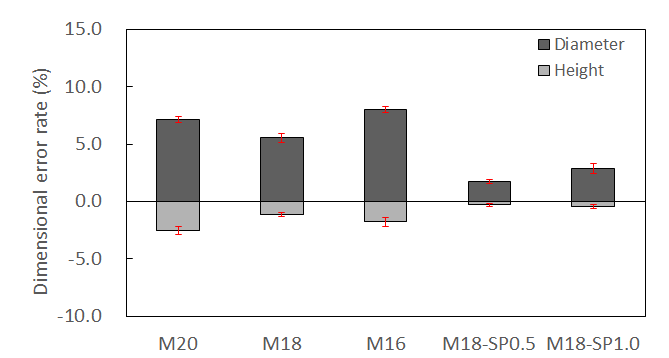

Fig. 9 Dimensional error rate in diameter and height

../../Resources/KCI/JKCI.2025.37.2.229/fig9.png

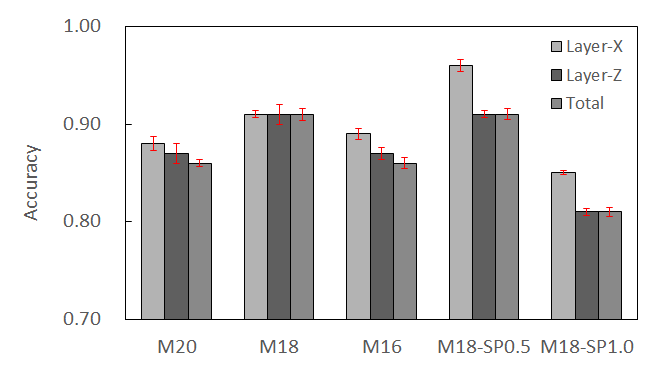

Fig. 10 Layer thickness accuracy

../../Resources/KCI/JKCI.2025.37.2.229/fig10.png

4. 결 론

이 연구에서는 폐선인장을 혼화제로 활용한 3D 프린팅용 섬유보강 모르타르의 출력 성능을 평가하였고, 얻은 결론은 다음과 같다.

1) 탄소중립은 산업 전 분야의 핵심과제로서 이를 위한 다양한 실천 중에서 지속가능한 자원을 활용하는 것이 큰 비중을 차지한다. 폐선인장 줄기 분말의 재활용은 건설 산업의 탄소중립을 위한 실천의 일환이며, 이 연구에서는 MC의 대체 혼화제로 3D 프린팅 모르타르에 활용될 수 있음을 확인하였다.

2) MC를 혼입하지 않은 배합에서는 3D 프린팅이 불연속적이었으며 MC에 대한 CS의 대체량이 증가할수록 일정 범위까지는 적층 품질이 향상되었다. 그러나 그 범위를 초과하면 점성이 감소하고, 유동성이 증가하여 적층 품질이 저하되었다. 따라서, MC와 CS를 적절량 혼합했을 때 3D 프린팅 가능한 모르타르의 점성과 유동성이 존재하였고, 출력이 가능한 플로의 범위(150~190 mm)를 확인하였다.

3) CS 대체량이 증가할수록 표면 공극의 개수가 증가하여 품질을 저하시킨 반면, 섬유 혼입량이 증가할수록 출력물의 표면 공극 발생을 억제하는 것으로 나타났다. 이에 대해서는 향후 상세한 연구를 통하여 표면 품질에 대한 보강 섬유의 효과를 정확히 검증할 필요가 있다.

4) 섬유를 $V_{f}$=0.5 % 혼입한 경우에 치수 오차율과 적층 정확성이 가장 좋은 것으로 평가되었다. 적절한 비율과 양의 혼화제(MC, CS, SP)를 조합하여 혼입함으로써 모르타르의 유동성을 감소시키는 섬유의 영향을 상쇄할 뿐만 아니라, 3D 프린팅의 품질과 정확성을 개선할 수 있는 것으로 나타났다. 또한 이 연구의 한정된 조건에서는 더 높은 $V_{f}$에서 3D 프린팅의 정확성을 저하시킨 것으로 나타났으나, 추후 다양한 혼화제의 적절한 혼입 비율을 찾는다면, 우수한 품질의 출력물을 얻을 것으로 기대한다.
