1. 서    론

병렬 전단벽시스템이란, 독립된 전단벽을 연결보를 이용하여 연계시킴으로써 내진설계에 요구되는 강성/강도를 증가시켜 지진 발생 시 고층구조물의 횡력 저항에 효율적인 시스템이다. 연결보는 코어의 벽체 출입문 및 창문 등의 개구부에 설치가 이루어진다. 현재 여러 연구자들이 효율적이고 우수한 시공성 확보를 위해 대각철근으로 구성된 철근콘크리트 연결보를 제안하였으며 실험체 실험을 통해 수행하였다. 현재 ACI 318(2011)에서 연결보의 평균 전단응력을 /Resources/kci/JKCI.2015.27.3.291/images/PIC8709.gif이하로 제한하고 있으며 연결보에 적용하는 대각철근의 횡구속 철근상세를 다음 두 가지 경우에 대해 제시하고 있다.1-6) Fig. 1(a)는 대각철근에 직접 스터럽을 기둥처럼 감아야 하기 때문에 철근이 교차하는 중앙부에 간섭이 심해져 벽의 두께가 충분하지 않을 때 시공이 어려운 단점이 존재한다. 이 상세에 비해 좀 더 완화되어 대안적으로 제시된 연결보의 상세도면이 Fig. 1(b)이다. 연결보의 대각철근에 직접 스터럽을 시공하지 않고 종방향 철근에 스터럽을 시공함으로써 연결보의 좌굴을 억제하는 효과를 기대할 수 있다. 그렇지만 여전히 과다한 스터럽 설치로 전단벽의 두께가 제한적인 시공이 어려운 단점이 있다.

강섬유 보강 시멘트 복합체는 시멘트매트릭스에 강섬유를 배합하여 콘크리트의 성질 개선을 주목표로 하며, 콘크리트의 강도와 균열에 대한 저항성 향상 및 내충격성을 가지도록 할 수 있다. 그리고 내진성능의 향상은 설계지진력 감소와 구조부재의 단면축소의 효과로 평면계획의 유연성을 확보할 수 있다.

본 논문에서는 ACI318(2011)에서의 Fig. 1(b)를 횡구속 철근 상세 기초로 하여 형상비가 큰 연결보에서의 대각철근을 고려하였다. 이를 해결하기 위해 고성능 강섬유를 적용한 철근상세를 제안하고자 하며, 또한 공장에서 생성하는 프리캐스트화하여 품질과 시공성을 향상하는 방법으로 현장에 적용하고자 한다. 따라서 본 연구에서는 오피스 건축물에 사용되고 있는 형상비 3.5를 고려하여 현행 기준의 전단응력을 만족하는 대각철근 고성능 강섬유 연결보에 스터럽 철근량의 감소에 따른 이력거동 및 강성 그리고 전단강도를 통해 에너지소산능력을 비교하여 분석하고자 한다. 이를 통해 최대변형률이 최소 4% 이상에서 강도저하 없이 발현할 수 있도록 강섬유 보강 시멘트 복합체를 적용한 연결보의 성능 평가를 실시하고자 한다.

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F1_a.jpg

(a) 1st confinement option

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F1_b.jpg

(b) 2nd confinement option

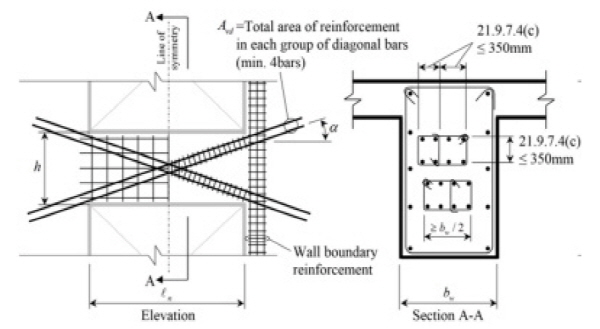

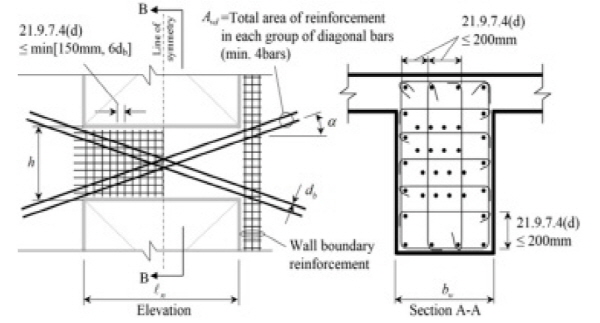

Fig. 1 Two confinement options for diagonal reinforcement beams specified in ACI 318-111)

2. 연결보 실험계획

2.1 강섬유 및 철근콘크리트 재료특성

재료시험으로 연결보에 적용된 고성능 강섬유의 압축강도시험과 직접인장시험을 수행하였다. 연결보에 적용된 강섬유 재료의 특성에 대해서는 Table 1에 정리하였다. 그리고 실험체에 적용하는 강섬유의 체적을 1%로 하였고 재료의 배합비는 압축강도 45 MPa를 발현할 수 있도록 6번의 시험배합과 재료시험을 통하여 Table 2와 같이 결정하였다.

Table 1 Steel fiber properties

Tensile strength

(MPa)

Elastic modulus

(GPa)

Diameter

(mm)

Length

(mm)

Volume fraction

(%)

3,070

210

0.38

30

1.0

Table 2 Mixture proportion of cement composites

W/B

(wt%)

S/a

(Vol%)

Unitary quantity (kg/m3)

W

OPC

S

G

HPMC

28.8

60

223

543

699

466

0.4

Table 3 Strength of cement composites

Spec.

Compressive strength (MPa)

Strain at comp. strength

(x0.001)

Modulus of elasticity (GPa)

Tensile strength (MPa)

Ave.

St.

dev.

Ave.

St.

dev.

Ave.

St.

dev.

Ave.

St.

dev.

3D

1.0%

49.6

1.6

2.5

0.3

25.2

3.5

4.89

0.16

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F2.jpg

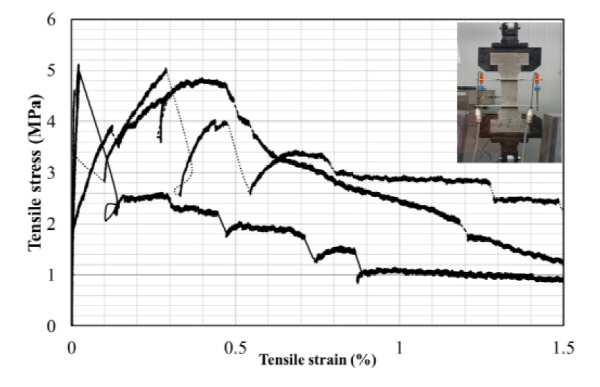

Fig. 2 Direct tensile test of cement composites

고성능 강섬유의 압축강도시험체로는 6개 만들었으며 /Resources/kci/JKCI.2015.27.3.291/images/PIC89AC.gif 공시체를 사용하였으며, 압축강도, 변형률 및 할선법을 이용하여 구한 할선법은 Table 3에 정리하였다.

본 연구에서의 연결보 실험체에 적용되는 고성능 강섬유의 직접인장강도시험은 /Resources/kci/JKCI.2015.27.3.291/images/PIC8A4A.gif 단면의 도그본(Dog-bone) 형태로써 3개의 시험체로 제작하였다. 파괴 양상 및 시험결과는 Fig. 2를 통해 확인할 수 있으며, 시험체는 변형률 1.5%까지 극한인장변형이 발생했다. 강섬유가 균열을 억제시키는 역할을 하여 다수의 미세균열이 형성되었으며, 변형경화 거동하는 것을 알 수 있었다. 압축강도 및 직접인장강도의 시험결과는 Table 3에 정리하였다.

연결보 실험체에 적용된 철근에 대해서는 D13, D22, D25를 배근하였으며, 각 철근의 항복강도와 인장강도는 D13은 506 MPa와 620 MPa이었으며, D22는 438 MPa와 587 MPa이었다. 그리고 D25는 442 MPa와 607 MPa로 측정되었다.

2.2 연결보 실험체 상세

본 실험에서는 대각철근 고성능 강섬유 연결보의 비교 평가를 위해 총 4개의 실험체를 제작 및 실험하였다. 실험체들은 ACI 318-11(2011)의 두 번째 철근상세를 바탕으로 제작되었다. 이 철근상세는 대각철근에 스터럽을 배근하지 않고 수직철근에 스터럽을 배근하여 연결보 전반에 걸쳐 스터럽을 배근하는 방식이다. 그리고 이번 실험의 주요 변수들로는 스터럽 철근량의 차이와 대각철근 형태이다.

기준 실험체로는 BD-SF1-S100으로 형상비는 3.5/Resources/kci/JKCI.2015.27.3.291/images/PIC8B06.gif/Resources/kci/JKCI.2015.27.3.291/images/PIC8B65.gif이며 연결보의 상하부로는 연결보 실험체가 시공되는 현장에서의 동일한 조건이 갖춰지도록 전단벽 벽체와 동일하도록 스터브/Resources/kci/JKCI.2015.27.3.291/images/PIC8BC4.gif가 제작되었으며, ACI318-11(2011) 설계기준과 상세기준을 따라 묶음대각철근(bundled diagonal reinforcement)을 배근하도록 실험체를 제작하였다. 그리고 고성능 강섬유로는 강섬유를 1% 체적비로하여 타설하였다.

두 번째(BD-SF1-S75) 및 세 번째(BD-SF1-S50) 실험체는 스터럽 철근량을 기준 실험체에 대비 75%와 50%로 적용을 하였다. 여기서 기준 실험체(BD-SF1-S100)와 비교하여 스터럽 철근량에 따른 이력거동, 전단강도 및 소산에너지능력을 비교하고자 한다. 그리고 마지막으로 네 번째 실험체(SD-SF1-S100)은 일반대각철근을 적용하였으며, 4개의 실험체에 대한 주요 내용은 Table 4에 정리하였다. 모든 실험체의 대각 철근량은 최대평균전단응력이 /Resources/kci/JKCI.2015.27.3.291/images/PIC8C22.gif이상이 되도록 배근하였다. 그리고 연결보의 양 끝단에 전단에 의한 미끄러짐이 없도록 하기 위해서 U-bar형태로 전단키를 설치하였다. 이와 같이 실험체에 대한 형상 및 철근 배근의 상세는 Fig. 3에 도식화하였다.

Table 4 Summary of test four specimens

Specimen

Width

(mm)

Height

(mm)

Span

(mm)

Aspect

ratio

(Ln/h)

Angle

α ()

Diagonal bars

Longitudinal bars

Transverse bars

Diameter

(mm)

No. of bars

Diameter

(mm)

No. of bars

Diameter

(mm)

Spacing

(mm)

BD-SF1-S100

250

300

1050

3.5

10.70

25.4

8

13

10

12.7

120

BD-SF1-S75

250

300

1050

3.5

10.70

25.4

8

13

10

12.7

180

BD-SF1-S50

250

300

1050

3.5

10.70

25.4

8

13

10

12.7

250

SD-SF1-S100

250

300

1050

3.5

8.90

25.4

8

13

10

12.7

120

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F3_a.jpg

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F3_b.jpg

(a) BD-SF1-S100

(b) BD-SF1-S75

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F3_c.jpg

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F3_d.jpg

(c) BD-SF1-S50

(d) SD-SF1-S100

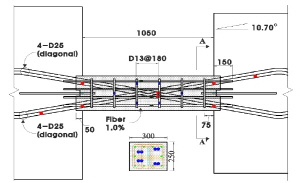

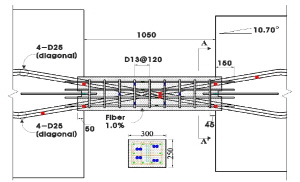

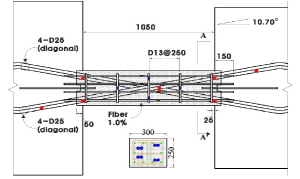

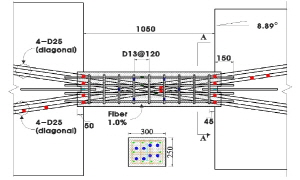

Fig. 3 Reinforcement details and strain gauge layout for four specimens

이 실험에서는 연결보의 프리캐스트화 가능성을 알아보기 위해서 1차로 연결보 부분을 고성능 강섬유로 타설 후, 7일 뒤 연결보의 스터브를 제작하여 일반콘크리트로 2차 타설하였다. 또한, 실험 전 철근의 정착 길이에 대한 논의가 있으며 연결보의 수직철근은 연결보에서 150 mm 도출되도록 배근하여 스터브에 삽입이 되도록 배근을 하였다. 그리고 연결보와 스터브 간의 원활한 하중 전달을 위하여 연결보의 타설 부분이 50 mm씩 상하부 스터브에 삽입이 되도록 설계를 하였다.

2.3 실험 목적 및 계획

본 실험은 병렬 전단벽시스템에 적용되는 연결보에 일반콘크리트 대신해서 강섬유 보강 시멘트 복합체(고성능 강섬유)를 적용시킴으로써 최대변형률 및 허용전단응력을 확인하고자 실험하였다.

Fig. 4는 연결보의 실험을 위해 제작된 계획도면이다. 연결보는 프리캐스트화하여 수직으로 세우며 스터브를 통하여 고정시켰으며, 횡하중이 제대로 구현되기 위하여 도면과 같이 설치하였다. 그리고 횡하중이 작용할 때 스터브가 회전하는 것을 방지하기 위해 연결보의 양쪽에 세워진 수직 철골프레임에 롤러를 사용하여 구속시켜서 수평 이동만 가능하도록 하였다. 그리고 상하부의 스터브에 스토퍼를 설치함으로써 횡하중이 작용할 때 미끄러짐이 없도록 하였다.

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F4.jpg

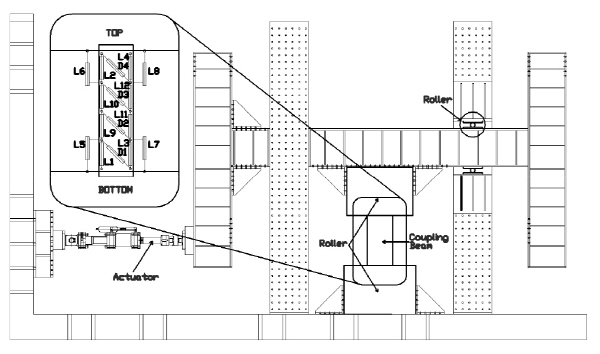

Fig. 4 The specimen test setup

가력방법은 준정적 반복하중(quasi static reversed cyclic loading)으로 변위각 0.25%에서 12%까지 싸이클별 2회씩 적용하였다. 엑츄에이터의 용량은 500kN으로 사용하였으며, 실험의 하중 측정은 엑츄에이터에 로드셀을 부착하여 기록하였다. 연결보의 횡하중시 변위는 상부 스터브에 LVDT를 설치하여 계측하였으며, 스터브의 미끄러짐을 알기 위해 하부에도 LVDT를 설치하였다. 이 밖에도 연결보의 변형을 알아보기 위해서 수직과 대각선상에 LVDT를 설치하였다. 그리고 철근의 변형률을 알아보기 위해 대각철근, 수직철근 및 스터럽 그리고 연결보와 스터브를 구속하기 위해 배근한 U-bar에 변형률게이지를 부착하였다.

3. 실험결과 및 분석

3.1 이력곡선 평가

Fig. 5는 연결보 실험을 통해서 얻은 각 실험체별 하중-변위 이력곡선이다. 이 이력곡선을 통해 실험체에 대한 항복하중/Resources/kci/JKCI.2015.27.3.291/images/PIC9B9A.gif, 항복변위각/Resources/kci/JKCI.2015.27.3.291/images/PIC9C66.gif, 최대하중/Resources/kci/JKCI.2015.27.3.291/images/PIC9D61.gif, 최대변위각/Resources/kci/JKCI.2015.27.3.291/images/PIC9E5C.gif, 파괴하중/Resources/kci/JKCI.2015.27.3.291/images/PIC9EE9.gif, 파괴변위각/Resources/kci/JKCI.2015.27.3.291/images/PIC9FB5.gif, 연성비/Resources/kci/JKCI.2015.27.3.291/images/PICA043.gif에 대한 데이터를 얻었다7-13). 항복변위각 및 최대변위각은 각각 최대하중의 75%, 80%지점의 변위각으로 구하였으며, 이를 통해 연성비에 대한 데이터는 다음 식(1)과 같은 과정을 통해 구하였다.

Table 5 Cycle summary of experimental test results

Specimen

/Resources/kci/JKCI.2015.27.3.291/images/PICA19C.gif

/Resources/kci/JKCI.2015.27.3.291/images/PICA21A.gif

/Resources/kci/JKCI.2015.27.3.291/images/PICA2D6.gif

/Resources/kci/JKCI.2015.27.3.291/images/PICA364.gif

/Resources/kci/JKCI.2015.27.3.291/images/PICA8C4.gif

/Resources/kci/JKCI.2015.27.3.291/images/PICA9CF.gif

µ

BD-SF1-S100

+

362.11

1.38

482.36

9.61

352.77

11.68

4.88

-

378.15

1.35

503.98

7.94

421.81

9.74

3.95

BD-SF1-S75

+

384.12

1.36

512.16

7.43

485.62

9.95

3.70

-

379.12

1.36

505.49

7.08

446.93

8.70

2.87

BD-SF1-S50

+

356.22

1.28

474.96

9.38

391.40

11.02

4.71

-

387.02

1.38

516.03

8.35

382.81

8.93

4.15

SD-SF1-S100

+

338.98

1.29

451.97

7.49

342.76

7.33

3.71

-

357.81

1.42

477.08

9.36

319.15

9.90

4.66

/Resources/kci/JKCI.2015.27.3.291/images/PICB76C.gif (1)

연결보 실험을 통해 얻은 데이터에 대한 정리는 Fig. 5의 이력곡선을 통해 Table 5와 같이 정리하였다.

Fig. 5(a)는 묶음대각철근에 강섬유 1%를 함유한 스터럽 100% 기준 실험체(BD-SF1-S100)는 ACI318-11(2011)의 두 번째 철근상세로 제작된 대각철근 고성능 강섬유 연결보로 항복변위각 1.38%, 항복강도는 344.38kN이고 최대변위각은 9.82%이며, 변위각 10%까지 강도의 감소없이 안정적인 이력거동을 보여주었다. 연성비는 3.66이고 변위각 10%지점에서 급격한 강도감소를 보이며, 변위각 12%에서 철근의 항복으로 인해서 실험을 종료하였다.

Fig. 5(b)는 기준실험체 대비 스터럽의 철근량을 75%로 감소시킨 실험체(BD-SF1-S75)의 이력곡선을 보여준다. 항복변위각 1.34%, 항복강도는 365.12 kN이고 최대변위각은 7.87%이며, 연성비는 3.44이다. 변위각 10%까지 강도의 큰 감소없이 안정적인 이력거동을 보여주었으나, 10%에서 철근의 항복으로 실험을 종료하였다.

Fig. 5(c)는 기준실험체 대비 스터럽의 철근량을 50%로 감소시킨 실험체(BD-SF1-S50)의 이력곡선을 보여준다. 항복변위각 1.32%, 항복강도는 343.96 kN이고 최대변위각은 9.84%이며, 연성비는 4.31이다. BD-SF1-S75 실험체와 마찬가지고 변위각 10%까지 큰 강도감소 없이 안정적인 이력거동을 보여주었다. 그리고 변위각 12%에서 철근의 항복으로 인하여 강도의 감소를 보이며, 실험을 종료하였다.

Fig. 5(d)는 기준실험체에 적용된 묶음대각철근이 아니라 일반대각철근을 적용한 실험체(SD-SF1-S100)의 이력곡선을 보여준다. 일반대각철근은 묶음철근과 달리 대각철근의 각도가 8.90°로 묶음대각철근인 10.70°보다 더 작은 각도를 보여주었으며, 이를 통해 대각철근 시공 시, 많은 간섭이 일어남을 확인할 수 있었다. 그리고 또한, 항복변위각 1.29%, 항복강도는 316.14%이고 최대변위각은 9.71%이며, 연성비는 4.43이다. 묶음대각철근을 이용한 실험체와 달리 일반대각철근을 이용한 실험체는 8%까지 큰 강도의 감소없이 안정적인 이력곡선을 보여주었으며, 8%에서 강도가 감소하며 10%에서 실험을 종료하였다.

그리고 Fig. 6은 실험체의 강도 변화를 확인하기 위해 각 실험체의 사이클에 따른 최대하중을 연결하였다. 묶음 대각철근(Bundle diagonal reinforcement)를 이용한 BD-SF1-S100, BD-SF1-S75와 BD-SF1-S50은 실험체를 비교 평가하였을 시, 정 및 부가력 모두 1.5% 이내의 적은 차이로 유사한 강도변화 그래프를 보여주었다. 실험체 모두 최대강도 발현 이후 강섬유의 가교작용으로 인해 강도의 큰 변화 없이 유지되는 현상을 보여주었다.

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F5_a.jpg

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F5_b.jpg

(a) BD-SF1-S100

(b) BD-SF1-S75

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F5_c.jpg

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F5_d.jpg

(c) BD-SF1-S50

(d) SD-SF1-S100

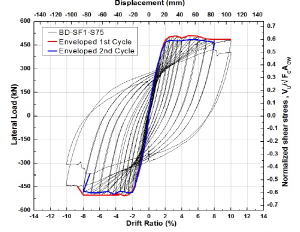

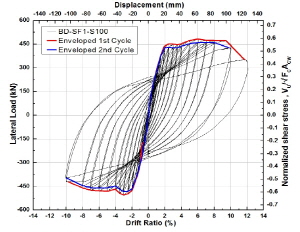

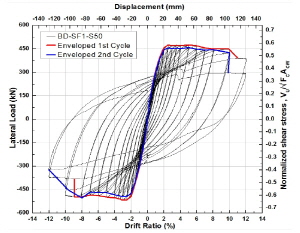

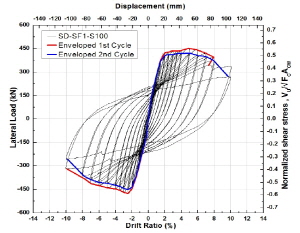

Fig. 5 Hysteretic curves of the four specimens

일반 대각철근(Standard diagonal reinforcement)를 이용한 SD-SF1-S100 실험체의 경우에 기준 실험체와 비교하여 최대강도가 정가력시 6.5% 감소하였으며, 부가력시에는 5.4% 감소하는 것을 확인할 수 있었다. 본 연구에서 제안한 묶음대각철근이 묶음을 통해 시공성을 향상시키는 동시에 연결보의 전단 강도를 유지하는데 효과적임을 알 수 있다.

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F6.jpg

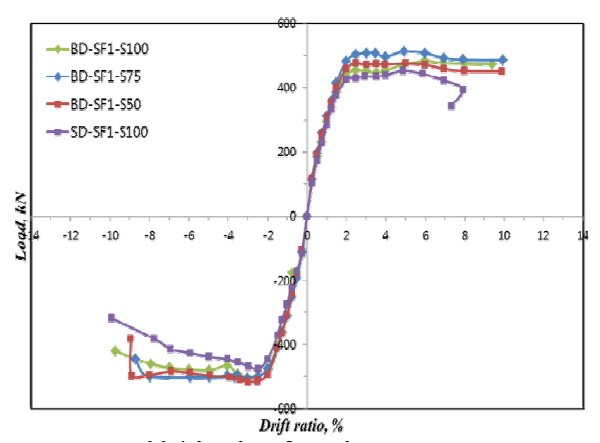

Fig. 6 Cycles of the envelope curves

3.2 최대강도 및 최대변위각 비교

각 연결보 실험체에 대한 최대강도 및 최대변위각는 Fig. 7과 같이 정리하였다.

1st cycle 기준으로 Fig. 7(a)에서는 기준 실험체 BD-SF1-S100에 대한 최대강도는 482.4 kN이 나왔다. 이 실험체를 기준으로 BD-SF1-S75의 경우는 512.2 kN으로 106.2%였으며, 실험체 BD-SF1-S50는 516.0 kN으로 107.0%를 보여주었다. 그리고 마지막으로 일반 대각철근을 이용한 SD-SF1-S100의 경우는 477.1 kN으로 99.0%를 보여주었다. 이를 통해 강섬유의 사용에 따른 스터럽에 소요되는 철근량을 줄였을 때도 실험체의 강도가 계속 유지하였음을 확인하였다.

Fig. 7(b)에서는 각 실험체별 최대변위각을 비교하였다. BD-SF1-S100은 9.6%, BD-SF1-S50은 7.4%으로 보여주었다. 그리고 BD-SF1-S50과 SD-SF1-S100은 각각 8.5%와 10.0%를 보여주었다.

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F7_a.jpg

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F7_b.jpg

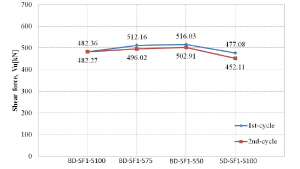

(a) Maximum shear force

(b) Ultimate drift ratio

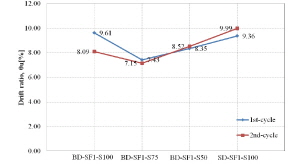

Fig. 7 Comparisons of the maximum shear strength and ultimate drift ratio

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F8.jpg

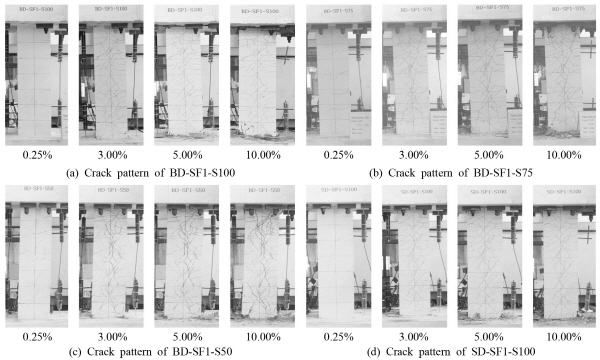

Fig. 8 Crack pattern and fractures of four specimens

3.3 각 실험체별 균열 및 파괴양상

Fig. 8에서 모든 실험체에 걸쳐 변위각 0.25%에서 초기 수평균열이 스터브와 연결보의 경계부분에서 발생하였다. 그리고 변위각이 증가함에 따라 수평균열이 대각균열로 발전하는 모습을 보여주었다.

Fig. 8(a)의 BD-SF1-S100 실험체 경우, 변위각 0.75%에서 대각균열이 연결보의 정면 및 측면에 걸쳐서 시작되어 발전하는 모습을 보였으며, 변위각 1.00%에서 급속하게 발전하는 모습을 보여주었다. 그리고 변위각 2.50%에서 스터브와 연결보의 접합부 대각균열이 벌어지기 시작하였으며, 변위각 5.00% 이후부터 스터브의 콘크리트 탈락이 일어나기 시작하였다. 그리고 변위각 12.00%의 실험 중 대각철근의 항복으로 인하여 실험이 종료되었다.

Fig. 8(b)인 BD-SF1-S75 실험체와 (c)의 BD-SF1-S50 실험체의 경우 비슷한 파괴양상을 보였으며, 변위각 0.50%에서 스터브와 연결보의 접합하는 상하부를 시작으로 대각균열이 발생하기 시작하였으며, 변위각 0.75%에서 연결보의 정면 및 측면부분을 시작으로 급속하게 발전하기 시작하였다. 그리고 기준 실험체와 같이 변위각 2.50%에서 대각균열이 벌어지기 시작하였다. 그러나, 변위각4.00% 이후부터는 BD-SF1-S50 실험체의 경우 대각균열이 멀리서 육안으로 확인이 가능할 정도의 벌어짐이 발생하였다. 이후 BD-SF1-S75실험체의 경우 스터브 부분의 콘크리트 탈락과 변위각 10.00%에서 대각철근 항복으로 실험을 종료하였으며, BD-SF1-S50 실험체는 변위각 12.00%에서 대각철근 항복으로 실험을 종료하였다.

Fig. 8(d)의 SD-SF1-S100 실험체의 경우 변위각 1.00%에서 스터브와 연결보의 접합부의 수평균열이 대각균열로 발전하였으며, 변위각 1.50%에서 대각균열이 점차 연결보의 중앙부로 발전하는 모습을 보였다. 그리고 변위각 4.00%에서 스터브의 콘크리트가 탈선하는 모습을 보였다. 이후 연결보와 스터브의 균열이 진행되다 변위각 10.00%에서 종료하였다.

3.4 에너지 소산능력

각 실험체의 에너지 소산능력을 보여주도록 Table 6과 Fig. 9에 정리하였다.

Table 6 Energy dissipation of four specimens

Specimen

Accumulated dissipation energy /Resources/kci/JKCI.2015.27.3.291/images/PICD241.gif

Reduction ratio/Resources/kci/JKCI.2015.27.3.291/images/PICD9E3.gif(%)

BD-SF1-S100

777,406

-

BD-SF1-S75

764,304

1.69

BD-SF1-S50

706,146

9.17

SD-SF1-S100

594,499

23.53

/Resources/kci/JKCI.2015.27.3.291/images/PICDAEE.gifReduction ratio compared with the standard specimen

/Resources/kci/JKCI.2015.27.3.291/images/CONCRETE_27_03_10_F9.jpg

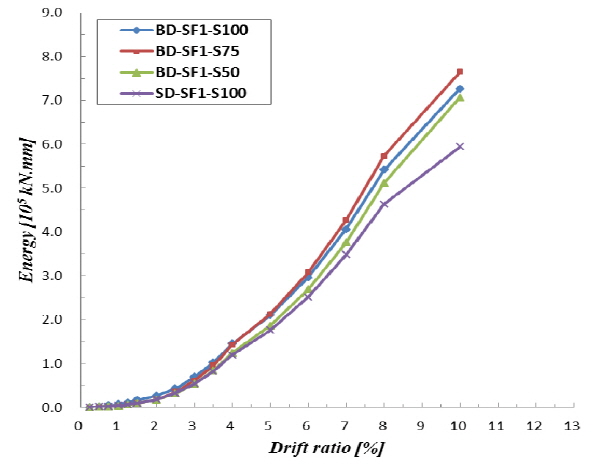

Fig. 9 Cumulative dissipated energy of four specimens

연결보에 받는 하중에 증가함에 따라 연결보의 균열이 시작하는 변위각 0.75%에서 BD-SF1-S100, BD-SF1-S75, BD-SF1-S50, SD-SF1-S100 실험체의 누적에너지 소산능력은 각각 7,287 kN․mm, 3,771 kN․mm, 3,846 kN․mm, 4,233 kN․mm으로 BD-SF1-S100의 에너지소산능력이 다른 실험체에 비해 2배가량 높은 것을 확인 할 수 있었다. 그리고 실험체 전반에 걸쳐 대각균열이 심해지는 변위각 3.00%에서는 각각 68,989 kN․mm, 60,516 kN․mm, 54,070 kN․mm, 54,192 kN․mm으로 묶음 대각철근을 사용한 연결보에서 스터럽 철근량에 따른 에너지 소산능력이 차이가 남을 확인할 수 있었으며, BD-SF1-S50 실험체와 SD-SF1-S100 실험체가 유사한 에너지 소산능력을 보여줌을 확인 할 수 있었다. 그리고 마지막으로 연결보실험 전반에 걸쳐 마무리된 변위각 10.00%에서는 777,406 kN․mm, 764,304 kN․mm, 706,146 kN․mm, 594,499 kN․mm으로 나타났다. 이를 통해 기준 실험체인 BD-SF1-S100 실험체 대비 누적에너지 소산능력이 Table 6에 정리한 바와 같이 1.69%, 9.17%, 23.53% 감소함을 확인할 수 있었다. 이는 강섬유의 1% 혼입을 통해 기준에서 요구하는 연결보 스터럽 양을 50%로 줄여도 급격한 강도/강성의 감소 없이 연성적 거동을 통해 안정적으로 지진에너지를 소산하는 것을 보여주었다.

4. 결    론

이 연구에서의 실험은 일반대각철근과 묶음대각철근의 성능차이를 확인하고 묶음대각철근에서 강섬유 1% 함유한 연결보의 스터럽 양에 따른 내진성능을 평가하기 위함이었다. 결론은 다음과 같다.

1)연결보에서 대각철근을 묶음철근으로 사용한 경우 기존 일반대각철근 대비 실험체의 변형능력이 더 우수해지며, 이를 통해 대각철근의 경사각이 커지면 전단강도의 증가로 연결보의 성능이 향상되는 것을 확인하였다. 그리고 형상비가 큰 경우에 기존 일반대각철근 대비 묶음대각철근의 시공성이 더 우수할 것으로 보인다.

2)묶음대각철근을 사용하고 강섬유를 1% 함유한 연결보에서 스터럽 철근량을 75%, 50%로 줄여서 실험한 결과, 스터럽 철근량을 50% 줄인 실험체에서 100%와 75%의 스터럽 철근량을 사용한 실험체와 유사한 전단강도와 변형 능력을 가졌으며 에너지소산능력이 유사함을 확인하였다.

3)연결보 에너지 소산능력 실험에서 기준실험체(BD-SF1-SF100) 대비하여 비교한 결과, BD-SF1-S75 실험체는 1.69% 감소한 것으로 나타났으며, BD-SF1-S50과 SD-SF1-S100 실험체는 각각 9.17%와 23.52% 감소한 것으로 나타났다. 이를 통해 연결보의 대각철근배근에서 묶음대각철근과 일반대각철근에 따라 소산에너지가 크게 감소함을 알 수 있었으며, 강섬유의 가교작용으로 인한 구속효과로 기존에서 요구하는 스터럽의 양을 50%까지 대체할 수 있음을 본 실험을 통해 측정되었다.
